Skrętka (ang. twisted-pair cable) jest rodzajem kabla sygnałowego służącego do przesyłania informacji w łączach telekomunikacyjnych oraz sieciach komputerowych. Obecnie, najczęściej wykorzystywana jest w telefonii analogowej oraz w sieciach Ethernet. Zbudowana jest z jednej lub więcej par skręconych ze sobą żył. Skręcenie ma na celu eliminację wpływu zakłóceń elektromagnetycznych oraz zakłóceń wzajemnych, zwanych przesłuchami.
Rodzaje i oznaczenia skrętki
O sposobie opisu skrętki komputerowej mówi norma ISO/IEC 11801:2002. Zgodnie z zawartymi w niej informacjami opis kabla powinien przyjmować składnię xx/yyTP, gdzie yy-opisuje pojedynczą parę żył w kablu, natomiast oznaczenie xx odnosi się do całości kabla.
Przyjmowane przez xx i yy oznaczenia to:
U – nieekranowane (ang. unshielded)
F – ekranowane folią (ang. foiled)
S – ekranowane siatką (ang. shielded)
SF – ekranowane folią i siatką
Spotykane skrętki komputerowe:
U/UTP – skrętka nieekranowana
F/UTP – skrętka foliowana
U/FTP – skrętka z każdą parą w osobnym ekranie z folii.
F/FTP – skrętka z każdą parą w osobnym ekranie z folii dodatkowo w ekranie z folii
SF/UTP – skrętka ekranowana folią i siatką
S/FTP – skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki
SF/FTP – skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i siatki

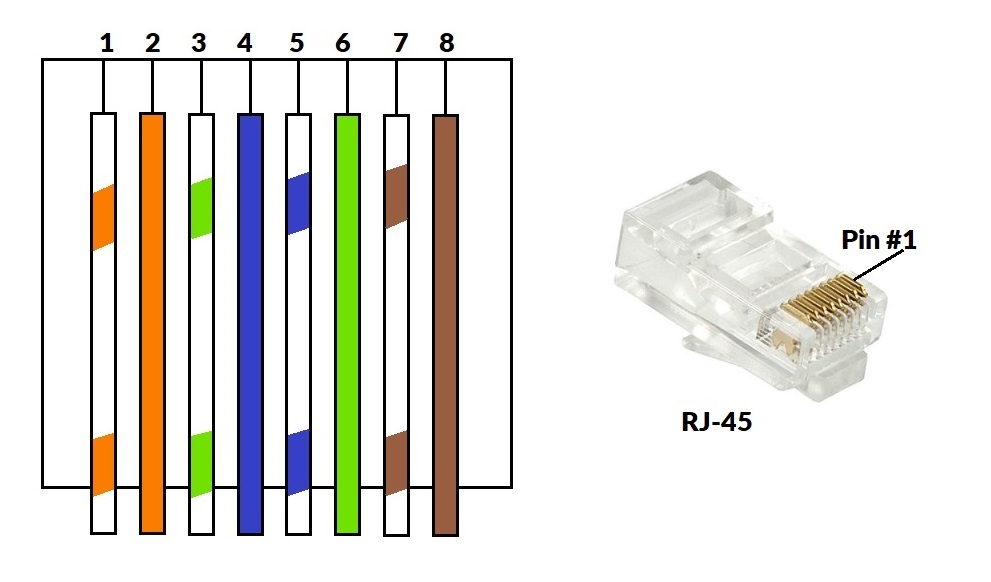

Specyfikacja połączeń żył we wtykach RJ-45
Wyróżnia się dwa podstawowe standardy połączeń żył dla sieci 100Base-T:
- T568B (częściej stosowany)
- T568A
Jeżeli z dwóch stron zostanie zastosowany jeden standard zaciskania złącza, uzyska się tzw. kabel „prosty”. W przypadku zastosowania dwóch różnych standardów, uzyska się tzw. kabel „krosowany”.
Do połączeń komputer – switch (hub, router) używamy kabla „prostego”, natomiast do połączenia komputer – komputer potrzebny będzie kabel „krosowany”.

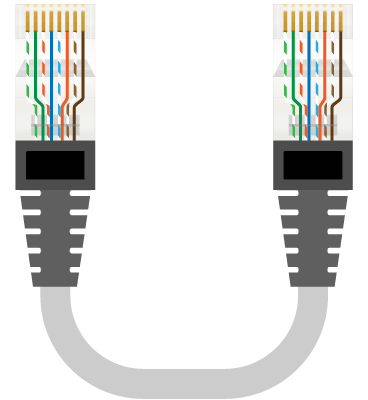

Schemat połączeń według standardu T568A. Kabel „prosty”.

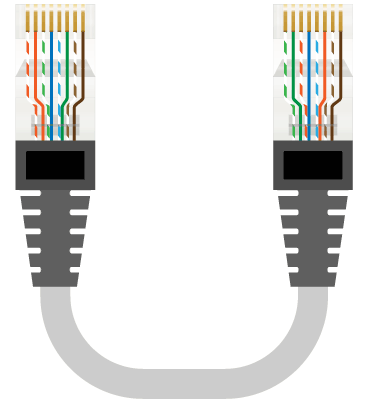

Schemat połączeń według standardu T568B. Kabel „prosty”.
Schemat połączeń według standardu T568B oraz T568A.
Kabel z tak zarobionymi złączami nazywa się „Cross”
i może służyć do połączenie dwóch komputerów.
