W świecie projektowania i wytwarzania części maszyn, gdzie milimetr może decydować o sukcesie lub porażce, precyzyjna i jednoznaczna komunikacja jest niezbędna. Językiem tej komunikacji jest rysunek techniczny, a jego „zdaniami” i „akapitami” są arkusze rysunkowe. Stanowią one ustandaryzowany nośnik informacji, bez którego niemożliwe byłoby przeniesienie koncepcji z umysłu projektanta do warsztatu obróbczego.
Czym jest arkusz rysunkowy?
Arkusz rysunkowy to ustandaryzowany format papieru (lub jego cyfrowy odpowiednik w programach CAD), na którym w sposób uporządkowany i zgodny z normami przedstawia się:
-
Rzuty, przekroje i widoki elementu.
-
Wymiary i tolerancje geometryczne.
-
Oznaczenia chropowatości powierzchni.
-
Informacje o materiałach, obróbce cieplnej i powłokach.
-
Wykaz części (BOM – Bill of Materials).
-
Tabelkę rysunkową (ramkę) z danymi identyfikacyjnymi.
Jego głównym celem jest dostarczenie kompletnej, jednoznacznej i łatwej do interpretacji instrukcji wykonania, kontroli i montażu produktu.
Standardy Formatów Arkuszy – Seria A
Aby zapewnić spójność na arenie międzynarodowej, formaty arkuszy rysunkowych zostały ustandaryzowane przez normę ISO 216 (w Polsce odpowiada jej PN-EN ISO 216). Seria „A” jest podstawą, a jej punktem wyjścia jest format A0, którego powierzchnia wynosi 1 m².
-
A0 (841 x 1189 mm): Stosowany dla bardzo dużych i złożonych zespołów, np. kompletnych linii produkcyjnych.
-
A1 (594 x 841 mm): Używany do rysunków dużych zespołów maszyn.
-
A2 (420 x 594 mm): Popularny format dla średniej wielkości zespołów i dużych pojedynczych części.
-
A3 (297 x 420 mm): Jeden z najczęściej używanych formatów dla części i prostych zespołów. Łatwy do przenoszenia i powielania.
-
A4 (210 x 297 mm): Stosowany głównie do rysunków pojedynczych, prostych elementów, szkiców oraz dokumentacji towarzyszącej (np. specyfikacji).

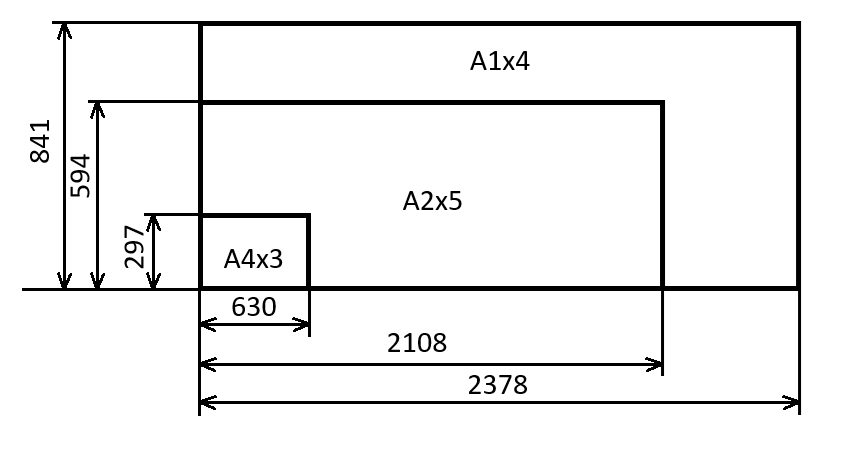

Dopuszcza się również stosowanie arkuszy wydłużonych, powstających przez wielokrotne zwiększenie krótszego boku podstawowego formatu (np. A4x3, A3x4).
Kluczowe Elementy Składowe Arkusza
Każdy profesjonalny arkusz rysunkowy składa się z kilku nieodłącznych elementów:
-
Rama – cienka linia wyznaczająca granice obszaru roboczego.
-
Ramyka (Tabelka rysunkowa) – „dowód osobisty” rysunku, umieszczona zwykle w prawym dolnym rogu. Zawiera informacje krytyczne, takie jak:
-
Nazwa i numer rysunku – umożliwia jednoznaczną identyfikację.
-
Nazwisko projektanta, sprawdzającego i zatwierdzającego – odpowiedzialność.
-
Skala (np. 1:1, 2:1, 1:5).
-
Materiał – z którego część ma być wykonana.
-
Oznaczenie przedsiębiorstwa (nazwa i logo).
-
Data sporządzenia i rewizje – śledzenie historii zmian.
-
-
Wykaz części (BOM) – tabela, zwykle umieszczana w prawym górnym rogu lub nad ramką, która enumeruje wszystkie komponenty widoczne na rysunku zespołu. Zawiera numery pozycji, nazwy części, ilości, materiały i numery ich własnych rysunków.
-
Pole rysunkowe – centralna część arkusza, gdzie prezentowana jest geometria elementu za pomocą widoków, przekrojów i detali.
-
Dodatkowe notatki – ogólne informacje technologiczne, wymagania dotyczące obróbki, oznaczenia stanu powierzchni czy instrukcje montażu, które nie zostały bezpośrednio naniesione na geometrię.
Cyfrowa Rewolucja: Arkusze w Środowisku CAD
Fusion 360 to chmurowa platforma projektowania 3D, CAD, CAM i CAE stworzona przez firmę Autodesk, która zrewolucjonizowała sposób pracy inżynierów, projektantów i makerów. To nie jest tradycyjny program CAD – to zintegrowane środowisko pracy, które łączy w jednym miejscu wszystkie etapy procesu wytwórczego.
Kluczową cechą Fusion 360 jest zintegrowanie różnych etapów projektowania w ramach jednej platformy. Oznacza to, że możesz:
-
Projektować (CAD) – tworzyć modele 3D części i zespółów
-
Symulować (CAE) – testować wytrzymałość, analizować przepływy cieplne
-
Wytwarzać (CAM) – generować ścieżki obróbkowe dla maszyn CNC
-
Renderować – tworzyć fotorealistyczne wizualizacje
-
Tworzyć dokumentację – generować rysunki techniczne 2D
i wszystko w ramach jednego pliku projektu, bez potrzeby eksportowania i importowania między różnymi programami.
Fusion 360 podnosi tworzenie dokumentacji 2D na wyższy poziom, odciążając użytkownika od żmudnych, manualnych prac. Dzięki automatyzacji (generowanie widoków, BOM, numerów pozycji) i asocjatywności (automatyczne aktualizacje), inżynier może skupić się na kluczowych aspektach rysunku: precyzyjnym wymiarowaniu, definiowaniu tolerancji i dodawaniu jasnych notatek technologicznych. Arkusz rysunkowy w Fusion 360 nie jest już końcowym produktem, lecz dynamicznym, zawsze aktualnym odbiciem projektu 3D.
Podsumowanie
Arkusz rysunkowy to znacznie więcej niż tylko kartka papieru z rysunkiem. To starannie zaprojektowany i znormalizowany dokument, który jest kluczowym ogniwem łączącym projekt, produkcję i kontrolę jakości. Jego czytelność, kompletność i zgodność z normami mają bezpośredni wpływ na efektywność procesu wytwórczego, minimalizację błędów i ostatecznie – na sukces całego przedsięwzięcia inżynierskiego. Znajomość zasad jego tworzenia i interpretacji jest więc fundamentalną umiejętnością dla każdego technika i inżyniera mechanika.
