Cel ćwiczenia:
-
Doskonalenie umiejętności odwzorowania przestrzennej bryły na rzutnie prostokątne (widoki).
-
Zrozumienie i praktyczne zastosowanie zasad wykonywania przekrojów technicznych.
-
Kształcenie precyzji i staranności w tworzeniu rysunku technicznego.
-
Praktyczna praca z programem Inkscape jako narzędziem do tworzenia rysunku technicznego.
Zadanie:
-

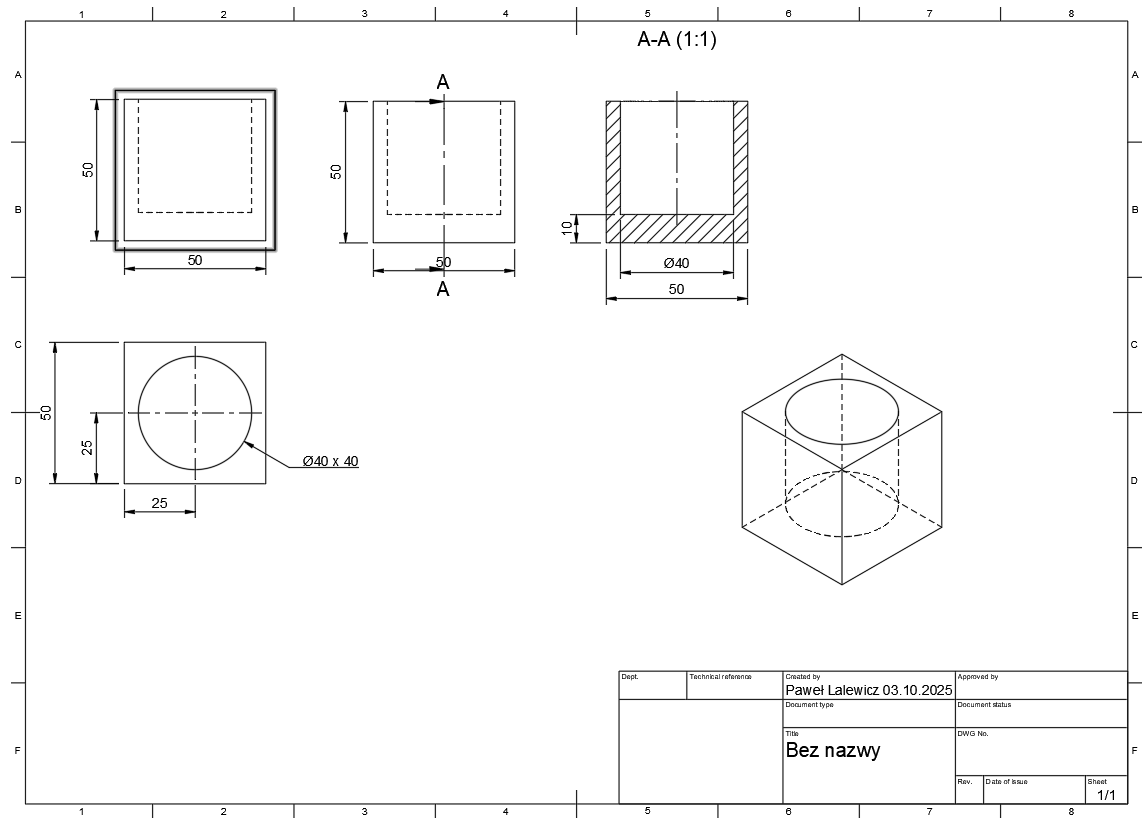

Przedmiot rysunku: Narysuj w rzutach prostokątnych i w przekroju prostą bryłę – sześcian o boku 50 mm z okrągłym, przelotowym otworem na wylot, przechodzącym przez środek każdej ściany. Średnica otworu wynosi 40 mm.
-
Wymagane rzuty i przekrój:
-
Widok z przodu (zaznaczony strzałką i literą A) – powinien ukazywać kwadrat z kołem.
-
Widok z góry – umieszczony nad widokiem z przodu.
-
Widok z prawej strony – umieszczony po prawej stronie widoku z przodu.
-
Przekrój A-A – wykonany płaszczyzną tnącą przechodzącą pionowo przez środek bryły (równolegle do płaszczyzny rzutni bocznej). Umieść go z prawej strony widoku z prawej strony lub w dogodnym, wolnym miejscu rysunku.
-
-
Wykonanie w programie Inkscape:
-
Warstwy: Użyj minimum trzech warstw:
-
Szkic– dla pomocniczych linii konstrukcyjnych (kolor szary, przerywane). -
Kontur– dla głównych, grubych linii konturowych widocznych krawędzi. -
Kreskowanie– dla linii kreskowania przekroju.
-
-
Narzędzia: Wykorzystaj narzędzia: Prostokąt, Okrąg/Elipsa, Ołówek/Bézier (do rysowania linii), Wskaźnik (do zaznaczania i edycji), Linijki i prowadnice (do precyzyjnego rozmieszczenia rzutów).
-
Kreskowanie: Przekrój wypełnij standardowym kreskowaniem (np. pod kątem 45°), używając narzędzia Wypełnienie wzorcem.
-
Linie:
-
Linie konturowe widoczne: ciągłe, grubość 0.5 mm.
-
Linie krawędzi niewidocznych: kreskowe, grubość 0.25 mm (jeśli będą potrzebne do zaznaczenia krawędzi otworu w rzutach).
-
Linie osiowe i pomocnicze: ciągłe, cienkie, kolor szary, grubość 0.1 mm.
-
Linia przekroju (na widoku z przodu): ciągła, gruba, z grubymi kropkami na końcach, ze strzałkami i literami A.
-
-
Wymiarowanie: Dodaj podstawowe wymiary bryły (bok sześcianu, średnica otworu).
-
Wskazówki:
-
Pamiętaj o zasadach zgodności rzutów – punkty i linie muszą się przenosić pomiędzy widokami za pomocą linii pomocniczych.
-
W widoku z prawej strony otwór będzie widoczny jako prostokąt (wynik przecięcia walca z płaszczyzną).
-
W przekroju A-A zobaczysz przekrój ściany bocznej (prostokąt) z widocznym przekrojem otworu (prostokąt). Pamiętaj, że w przekroju nie kreskuje się otworu, tylko materiał bryły wokół niego.
