W dzisiejszych czasach aparat fotograficzny ma niemal każdy z nas – wbudowany w smartfon, ukryty w laptopie lub jako zaawansowane, dedykowane urządzenie. Ale czy kiedykolwiek zastanawialiście się, jak właściwie działa ta niezwykła maszyna, która w ułamku sekundy potrafi zatrzymać czas i zamienić ulotną chwilę na cyfrowy plik? Zapraszamy w podróż do wnętrza aparatu, gdzie fizyka spotyka się z nowoczesną technologią.
Geneza
Zasada działania aparatu jest starsza niż mogłoby się wydawać. Jej fundamenty sięgają camera obscura (ciemni optycznej), znanej już w starożytności. To proste urządzenie, będące w istocie ciemnym pomieszczeniem lub pudełkiem z małym otworem, przepuszczało światło, które następnie rzucało odwrócony obraz na przeciwległą ścianę. Współczesny aparat to po prostu genialnie rozbudowana camera obscura, w której otwór zastąpiono soczewkami, a ścianę – cyfrowym światłoczułym czujnikiem.

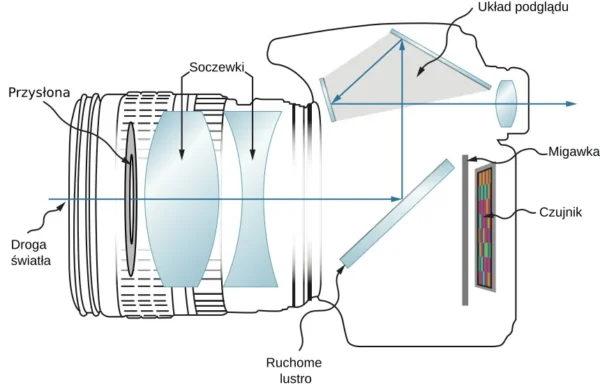

Kluczowe Komponenty
Aby zrozumieć, jak powstaje zdjęcie, przyjrzyjmy się głównym bohaterom tego procesu:
1. Obiektyw
Obiektyw to nie jedna, a zestaw precyzyjnie wyszlifowanych soczewek szklanych. Jego główne zadania to:
-
Skupianie światła: Soczewki zbierają promienie świetlne odbijające się od fotografowanego obiektu i kierują je w głąb aparatu.
-
Kontrola ostrości: Mechanizm autofokusa (AF) minimalnie przesuwa soczewki, aby skupić światło dokładnie na powierzchni matrycy, zapewniając ostry obraz.
-
Pomiar odległości: Dzięki ogniskowej decydujemy, czy chcemy objąć szeroki krajobraz (krótka ogniskowa – obiektyw szerokokątny), czy przybliżyć odległy obiekt (długa ogniskowa – teleobiektyw).
2. Przysłona
Przysłona to mechaniczna, regulowana przesłona znajdująca się wewnątrz obiektywu. Działa dokładnie jak źrenica oka – rozszerza się lub zwęża, kontrolując ilość światła docierającego do matrycy. Jej otwór oznaczany jest liczbą f/ (np. f/2.8, f/8, f/16). Im mniejsza liczba, tym większy otwór i więcej światła wpada do aparatu (przydatne w ciemnych wnętrzach), i odwrotnie.
3. Migawka
Migawka to ultraszybka „kurtyna” umieszczona tuż przed matrycą. Jej zadaniem jest kontrola czasu, przez jaki światło pada na matrycę – czyli czasu naświetlania. Migawka może być otwarta przez ułamek sekundy (np. 1/4000 s, by zamrozić ruch) lub przez kilka sekund (by rejestrować ślady gwiazd na nocnym niebie).
4. Matryca Światłoczuła
To najważniejszy i najdroższy element cyfrowego aparatu. Matryca (najczęściej CMOS lub CCD) zastępuje tradycyjny film fotograficzny. Jej powierzchnia jest podzielona na miliony mikroskopijnych, światłoczułych punktów – pikseli. Gdy światło pada na matrycę, każdy piksel generuje ładunek elektryczny proporcjonalny do intensywności padającego na niego światła.
5. Procesor Obrazu
To tutaj dzieje się magia. Procesor obrazu odczytuje słaby sygnał elektryczny z każdego piksela. Ponieważ piksele same w sobie są „ślepe” na kolory (rejestrują tylko natężenie światła), przed matrycą znajduje się filtr Bayera – mozaika mikroskopijnych filtrów w kolorach czerwonym, zielonym i niebieskim (RGB). Procesor, analizując informacje od sąsiadujących pikseli, dokonuje demosaicking’u – skomplikowanych obliczeń, które na podstawie tych trzech kolorów są w stanie odtworzyć pełną paletę barw dla każdego punktu obrazu. Następnie oczyszcza szumy, stosuje profile kolorystyczne i zapisuje gotowe zdjęcie na karcie pamięci.
Jak to wszystko działa?
-
Kadrowanie i pomiar światła: Patrzysz przez wizjer lub na ekran LCD. Aparat mierzy warunki oświetleniowe.
-
Naciśnięcie spustu migawki: Wciskasz przycisk do połowy. Aparat ustawia ostrość (autofokus) i dobiera parametry ekspozycji (przysłonę, czas naświetlania, czułość ISO).
-
Rejestracja obrazu: Wciskasz przycisk do końca. Migawka się otwiera, a przysłona ustawia na wcześniej wybraną wartość. Światło przez ułamek sekundy wpada przez obiektyw i pada na matrycę.
-
Konwersja światła na dane: Każdy piksel na matrycy gromadzi fotony (cząsteczki światła) i zamienia je na proporcjonalny ładunek elektryczny.
-
Przetwarzanie: Procesor obrazu odczytuje te ładunki, „maluje” je na odpowiednie kolory, tworzy plik (np. JPEG lub RAW) i zapisuje go na karcie pamięci.
-
Gotowe! Na wyświetlaczu możesz podziwiać swój cyfrowy kadr.
Podsumowanie
Aparat cyfrowy to niezwykłe połączenie precyzyjnej mechaniki, zaawansowanej optyki i potęgi cyfrowego przetwarzania. To maszyna, która w ułamku sekundy potrafi przekształcić falę elektromagnetyczną, jaką jest światło, w trwały, cyfrowy zapis wspomnień. Zrozumienie jego budowy i działania nie odbiera mu magii – wręcz przeciwnie, ukazuje ogrom ludzkiego geniuszu, który został zamknięty w pudełku, mieszczącym się w Twojej dłoni.
