Rysunek techniczny jest podstawowym językiem komunikacji w inżynierii, budownictwie, mechanice i wielu dziedzinach technicznych. Aby prawidłowo przedstawić złożone konstrukcje, często nie wystarczy ogólny rzut czy przekrój – konieczne jest zaprezentowanie mniejszych fragmentów obiektu w sposób bardziej szczegółowy. Tym właśnie zajmują się detale. Są one kluczowym elementem dokumentacji technicznej, pozwalającym na zrozumienie konstrukcji, prawidłowe wykonanie elementu oraz uniknięcie błędów produkcyjnych czy montażowych.
1. Czym jest detal?
Detal to powiększony fragment rysunku technicznego, przedstawiający wybrany element konstrukcji z większą dokładnością niż na widoku głównym. Zawiera szczegóły, które:
-
nie są widoczne na rzutach ogólnych,
-
wymagają większej dokładności wymiarowej,
-
dotyczą elementów drobnych lub skomplikowanych,
-
są ważne dla wykonania, montażu lub kontroli jakości.
Detale stosuje się po to, aby rysunek był czytelny, a elementy małe lub skomplikowane zostały przedstawione w sposób jednoznaczny.
2. Kiedy stosuje się detale?
Detale pojawiają się wszędzie tam, gdzie rysunek ogólny jest niewystarczający. Najczęściej dotyczą:
-
wybranych fragmentów połączeń (np. spoin, złączy śrubowych, kołków),
-
krawędzi i zaokrągleń,
-
nacięć, rowków, otworów i gniazd,
-
elementów tolerowanych (pasowania),
-
skomplikowanych powierzchni,
-
końcówek wałów, gwintów czy wpustów,
-
fragmentów konstrukcji budowlanych (np. detale fundamentów, nadproży, stropów).
Detale zwiększają precyzję rysunku i ułatwiają wykonawcy lub monterowi uniknięcie błędów.
3. Jak oznacza się detale na rysunku?
Zgodnie z zasadami rysunku technicznego (normy PN-EN ISO), detale przedstawia się według ustalonych reguł:

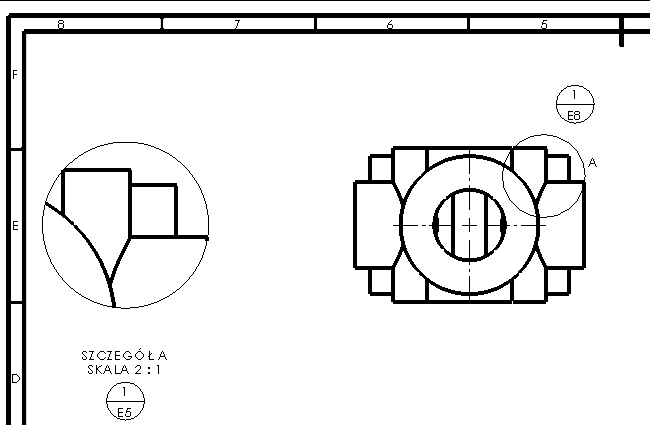

3.1. Wskazanie miejsca detalu
Na rysunku głównym zaznacza się fragment, który ma zostać przedstawiony w powiększeniu. Stosuje się do tego:
-
okrągłą linię przerywaną lub cienką pełną, wyznaczającą obszar detalu,
-
strzałkę, wskazującą kierunek patrzenia,
-
oznaczenie literowe, np. A, B, C…
3.2. Prezentacja detalu
Detale przedstawia się obok rysunku głównego, w odpowiedniej odległości. Oznacza się je:
-
napisem Detal A, Detal B, itp.,
-
skalą, jeżeli jest inna niż skala rysunku głównego, np. Skala 5:1.
Warto pamiętać, że detale najczęściej są powiększane, co poprawia czytelność szczegółów.
4. Skale stosowane w detalach
Detale zwykle rysowane są w skali większej niż rzut główny:
-
2:1
-
5:1
-
10:1
lub nawet większej, gdy element jest bardzo mały.
Normy dopuszczają stosowanie dowolnych skal, pod warunkiem że są one podane w opisie detalu.
5. Rodzaje detali
W praktyce wyróżniamy kilka typów detali:
5.1. Detale konstrukcyjne
Przedstawiają elementy połączeń lub fragmenty konstrukcji:
-
łączenia spawane,
-
połączenia nitowe,
-
styki materiałów,
-
podparcia, mocowania.
5.2. Detale obróbkowe
Dotyczą elementów wykonywanych na obrabiarkach:
-
rowki wpustowe,
-
nacięcia,
-
powierzchnie precyzyjne,
-
krawędzie zaokrąglone.
5.3. Detale montażowe
Pokazują sposób złożenia elementów:
-
osadzenie łożysk,
-
ułożenie uszczelnień,
-
mocowanie śrub i nakrętek.
5.4. Detale budowlane
Stosowane w architekturze i budownictwie:
-
detale okien i drzwi,
-
detale stropów i fundamentów,
-
izolacje, dylatacje, obróbki blacharskie.
6. Zasady wykonania detalu
Aby detal był poprawny i czytelny, powinien spełniać następujące zasady:
-
Zachowanie zgodności geometrycznej z rysunkiem głównym.
-
Stosowanie jednolitego oznaczenia literowego.
-
Wyraźne oznaczenie skali.
-
Czytelne wymiarowanie — szczegóły muszą być w pełni opisane.
-
Unikanie zbędnych elementów, takich jak zbyt duże fragmenty rysunku.
-
Zachowanie właściwego układu linii zgodnie z normą (linie widoczne, niewidoczne, krawędzie).
Detale muszą być jednoznaczne i nie powinny budzić wątpliwości interpretacyjnych.
7. Rola detali w dokumentacji technicznej
Stosowanie detali ma wiele zalet:
-
zwiększa dokładność rysunku,
-
pozwala lepiej zrozumieć konstrukcję,
-
ułatwia wykonanie i montaż elementów,
-
redukuje ryzyko błędów produkcyjnych,
-
poprawia komunikację między projektantem, technologiem a wykonawcą.
W praktyce, dobrze wykonane detale przyspieszają cały proces projektowy i produkcyjny.
Podsumowanie
Detale są nieodłączną częścią rysunku technicznego. Pozwalają przedstawić skomplikowane elementy konstrukcji w sposób jasny, precyzyjny i jednoznaczny. Dzięki nim rysunki stają się czytelniejsze, a informacje zawarte w dokumentacji mogą zostać prawidłowo zinterpretowane przez wykonawcę. Umiejętność tworzenia i czytania detali jest kluczowa dla każdego, kto zajmuje się projektowaniem, produkcją lub montażem elementów technicznych.
