Wymiarowanie rysunkowe

Poniższy artykuł omawia podstawowe zasady wymiarowania zgodnie z normami PN-EN ISO, rodzaje wymiarów oraz najczęstsze błędy popełniane podczas ich zapisów.

1. Czym jest wymiarowanie?

Wymiarowanie rysunkowe to sposób podawania informacji liczbowych i graficznych dotyczących wielkości elementów przedstawionych na rysunku technicznym. Wymiar podaje:

• długość,

• szerokość,

• wysokość,

• średnicę,

• kąt,

• położenie elementów względem siebie.

Wymiarowanie zapewnia jednoznaczną interpretację budowy części, dlatego musi być wykonane zgodnie z normami.

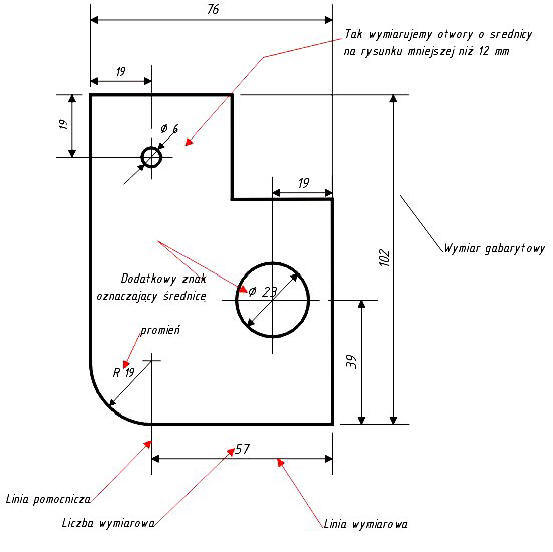

2. Elementy składowe wymiaru

Każdy wymiar składa się z trzech podstawowych elementów:

2.1. Linie wymiarowe

• rysowane cienką linią ciągłą,

• zakończone grotami (strzałkami),

• nie mogą pokrywać się z krawędziami widocznymi przedmiotu.

2.2. Linie pomocnicze (prowadzące)

• wychodzą z mierzonej krawędzi,

• są prostopadłe do linii wymiarowej,

• nie powinny stykać się z krawędzią – zaczynają się ok. 1–2 mm od niej.

2.3. Liczba wymiarowa

• podawana w milimetrach bez jednostki (mm jest jednostką domyślną),

• umieszczona nad linią wymiarową lub obok niej.

3. Zasady ogólne wymiarowania (wg norm PN-EN ISO)

Aby rysunek był czytelny i jednoznaczny, należy stosować następujące zasady:

3.1. Nie powtarzamy wymiarów

Dany wymiar podaje się tylko raz, w jednym miejscu rysunku.

3.2. Wymiarujemy tylko to, co jest potrzebne

Podaje się wymiary niezbędne do wykonania i montażu części, ale unika się nadmiernej liczby wymiarów.

3.3. Wymiarujemy obiekt, a nie rzut

Wymiar odnosi się do rzeczywistego przedmiotu, niezależnie od tego, na którym rzucie jest umieszczony.

3.4. Wymiary nie mogą leżeć na liniach konstrukcyjnych

Wymiary umieszcza się na zewnątrz rzutu, a wewnątrz tylko wtedy, gdy jest to konieczne.

3.5. Zachowanie czytelności

Należy unikać przecinania się linii wymiarowych oraz liczbowych.

3.6. Jednostki

W rysunku technicznym domyślna jednostka to milimetr, dlatego nie pisze się „mm”.

4. Rodzaje wymiarów

Wymiarowanie zawiera wiele typów wymiarów w zależności od rodzaju geometrii:

4.1. Wymiary liniowe

Najbardziej podstawowy typ:

• długości,

• szerokości,

• grubości,

• wysokości.

4.2. Wymiary średnic i promieni

Stosowane przy elementach obrotowych lub zaokrągleniach:

• Ø – średnica (np. Ø20),

• R – promień (np. R10),

• SR – promień sferyczny,

• SØ – średnica sferyczna.

4.3. Wymiary kątowe

Podawane w stopniach (°), minutach (’) i sekundach (”):
np. 45°, 30°15’.

4.4. Wymiary położenia

Służą do określania wzajemnego umiejscowienia elementów:

• odległości osi otworów,

• rozstaw użebrowań,

• wymiary bazowe.

4.5. Wymiarowanie szeregowe i równoległe

• szeregowe (łańcuchowe) – wymiarowanie kolejnych elementów jeden po drugim,

• równoległe – wszystkie wymiary wychodzą od jednej bazy.

4.6. Wymiarowanie z uwzględnieniem tolerancji

Dotyczy elementów wymagających wysokiej dokładności, np. wałów i otworów.

5. Wymiarowanie szczegółowe

5.1. Otwory

Oznacza się:

• średnicę,

• głębokość (symbol ⌴),

• fazowanie (np. 2×45°),

• ewentualnie gwint.

Przykład: Ø12 ⌴20 2×45°

5.2. Gwinty

Oznaczenie według ISO, np.: M8 × 1,25 – 6H

5.3. Fazowania i zaokrąglenia

• faza: C2 (faza 2 mm),

• promień: R5.

5.4. Rowki i wpusty

Wymiarowane za pomocą serii powiązanych wymiarów określających szerokość, głębokość i położenie.

6. Najczęstsze błędy podczas wymiarowania

• powtarzanie tych samych wymiarów,

• umieszczanie wymiarów wewnątrz rysunku mimo braku potrzeby,

• przecinanie się linii pomocniczych i wymiarowych,

• brak bazy wymiarowej,

• brak oznaczenia średnicy (Ø) lub promienia (R),

• stosowanie zbyt wielu wymiarów szczegółowych,

• nieczytelne rozmieszczenie liczb.

7. Znaczenie poprawnego wymiarowania

Prawidłowo wykonane wymiarowanie:

• zapewnia jednoznaczność dokumentacji technicznej,

• ułatwia produkcję i montaż,

• skraca czas wykonania części,

• zmniejsza ryzyko błędów i przeróbek,

• poprawia komunikację między konstruktorami a wykonawcą.

W praktyce przemysłowej poprawne wymiarowanie jest absolutnym fundamentem — błędy mogą prowadzić do wad produkcyjnych, strat materiałowych, a nawet poważnych awarii.

Podsumowanie

Wymiarowanie rysunkowe to kluczowy element rysunku technicznego, odpowiadający za precyzję i jednoznaczność przedstawienia konstrukcji. Składa się z linii pomocniczych, linii wymiarowych oraz liczby wymiarowej. Wymiarowanie musi być zgodne z normami, czytelne i tak rozmieszczone, aby umożliwiało wykonawcy poprawne odwzorowanie elementu.
