Rysunek techniczny ćwiczenie 1.5

Zadanie z rysunku technicznego – wymiarowanie i modelowanie 3d elementu

Polecenie

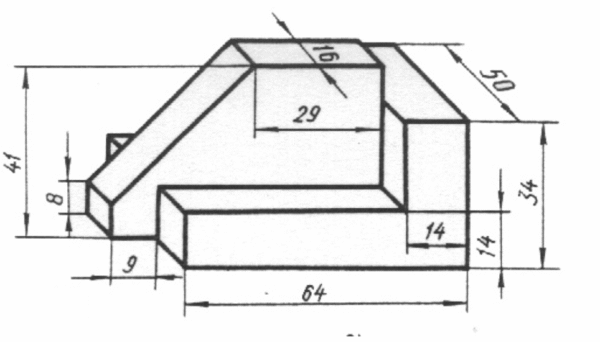

Na podstawie poniższego rzutu izometrycznego z wymiarami wykonaj model 3D oraz rysunek techniczny.

Pracę wykonaj w programie Autodesk Fusion 360.

Uwagi

1. Kąt nachylenia jednej ze ścian nie jest podany. Należy go wyznaczyć na podstawie wymiarów podanych na rzucie izometrycznym tak jak w ćwiczeniu 1.4.

2. Wyeksportuj model 3D jako plik .stl oraz rysunek techniczny jako .pdf.

3. Pliki nazwij: imie_nazwisko_rys_tech_cwicz_1_5 i zapisz w swoim folderze w chmurze Microsoft (OneDrive).
