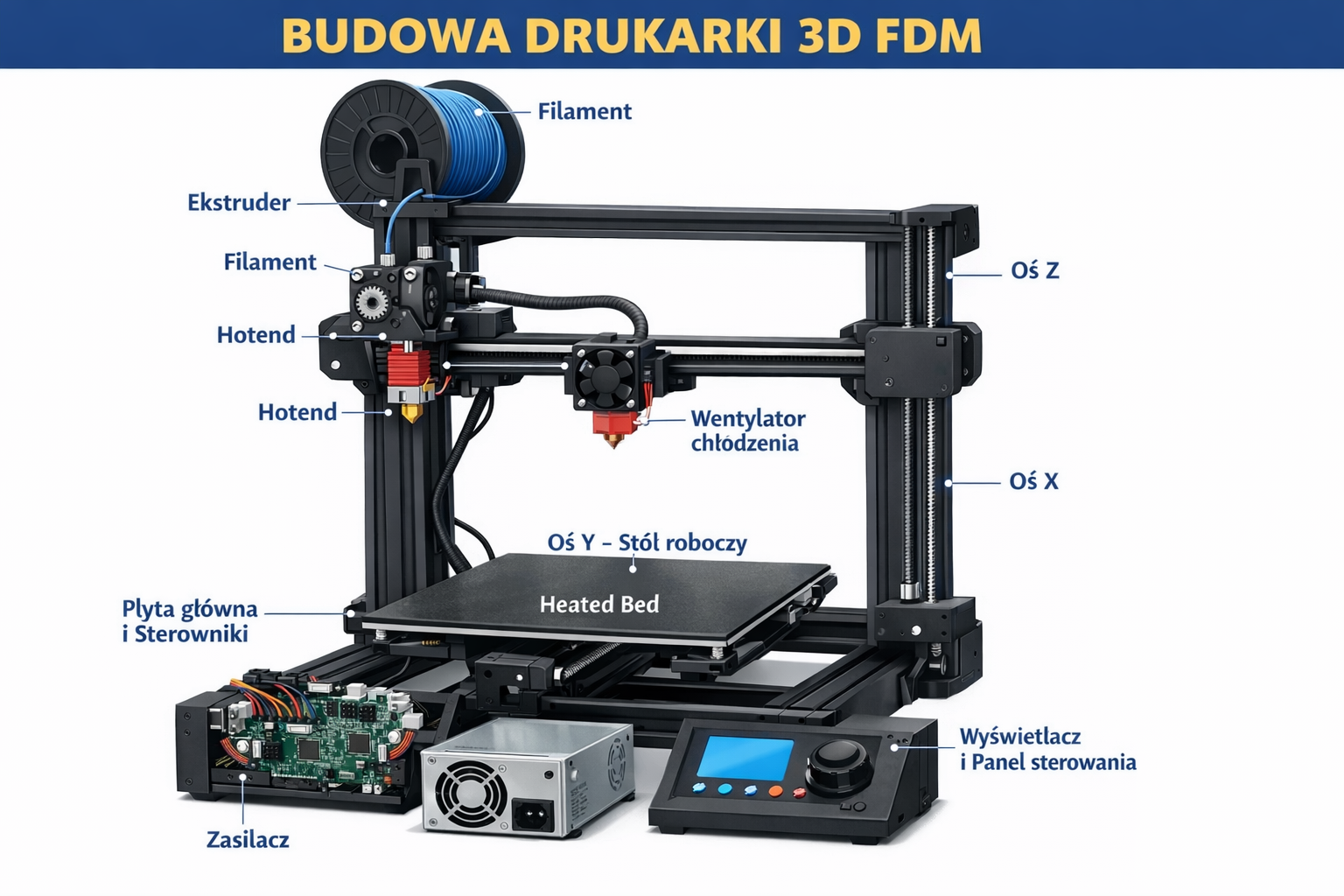

Budowa i działanie drukarki FDM

0
0
0

1. Wprowadzenie

Drukarki 3D pracujące w technologii FDM (Fused Deposition Modeling) są obecnie najpopularniejszymi urządzeniami stosowanymi w edukacji, pracowniach szkolnych oraz małych warsztatach projektowych. Technologia ta polega na topieniu tworzywa sztucznego (filamentu) i nakładaniu go warstwa po warstwie aż do uzyskania gotowego modelu.

Aby zrozumieć zasadę działania drukarki, należy poznać jej budowę oraz funkcję poszczególnych podzespołów.

2. Konstrukcja mechaniczna (rama)

Podstawą drukarki FDM jest rama konstrukcyjna.

Może być wykonana z:

  • profili aluminiowych,

  • stalowych elementów,

  • płyt kompozytowych.

Rama:

  • zapewnia stabilność,

  • minimalizuje drgania,

  • utrzymuje geometrię osi ruchu.

W drukarkach szkolnych często spotyka się konstrukcje typu:

  • kartezjańskiego (np. popularne modele edukacyjne),

  • CoreXY,

  • Delta (rzadziej w szkołach).

3. Układ ruchu – osie X, Y, Z

Drukarka FDM porusza głowicą lub stołem w trzech osiach:

  • Oś X – ruch poziomy w lewo i prawo

  • Oś Y – ruch w przód i w tył

  • Oś Z – ruch w pionie

Ruch realizowany jest przez:

  • silniki krokowe,

  • paski zębate lub śruby trapezowe,

  • prowadnice liniowe lub rolki V-slot.

Precyzja pracy osi decyduje o dokładności wydruku.

4. Ekstruder – podawanie materiału

Ekstruder to element odpowiedzialny za:

  • pobieranie filamentu ze szpuli,

  • kontrolowane podawanie go do głowicy grzewczej.

Składa się z:

  • silnika krokowego,

  • mechanizmu dociskowego,

  • zębatki napędowej.

Wyróżniamy dwa podstawowe typy:

🔹 Bowden

Ekstruder znajduje się z dala od głowicy, a filament prowadzony jest rurką PTFE.

Zalety:

  • mniejsza masa głowicy,

  • szybsze ruchy.

🔹 Direct Drive

Ekstruder znajduje się bezpośrednio przy głowicy.

Zalety:

  • lepsza kontrola materiałów elastycznych,

  • większa precyzja podawania.

5. Hotend – głowica drukująca

Hotend to zespół odpowiedzialny za topienie filamentu.

Składa się z:

  • radiatora (część chłodzona),

  • rurki termicznej (heat break),

  • bloku grzewczego,

  • grzałki,

  • termistora (czujnik temperatury),

  • dyszy.

Dysza

Najczęściej ma średnicę:

  • 0,4 mm (standard),

  • 0,2 mm (detale),

  • 0,6–0,8 mm (szybki druk).

Temperatura pracy dla PLA wynosi zwykle 180–220°C.

6. Stół roboczy (heated bed)

Stół roboczy to powierzchnia, na której powstaje wydruk.

Może być:

  • szklany,

  • metalowy,

  • pokryty specjalną powłoką (PEI).

Często posiada podgrzewanie (heated bed), które:

  • poprawia adhezję pierwszej warstwy,

  • zapobiega odkształceniom modelu.

Typowa temperatura dla PLA:
50–60°C.

7. System chłodzenia

Drukarka FDM posiada dwa główne układy chłodzenia:

1️⃣ Wentylator hotendu – zapobiega przegrzewaniu górnej części głowicy.
2️⃣ Wentylator wydruku – chłodzi świeżo nałożoną warstwę plastiku.

Odpowiednie chłodzenie wpływa na:

  • jakość detali,

  • ostrość krawędzi,

  • zmniejszenie deformacji.

8. Elektronika i sterowanie

Sercem drukarki jest płyta główna (control board).

Zawiera:

  • mikrokontroler,

  • sterowniki silników krokowych,

  • układy sterujące grzałkami,

  • zabezpieczenia termiczne.

Drukarka odczytuje plik G-code, który:

  • określa ruchy osi,

  • ustawia temperatury,

  • kontroluje prędkość druku.

9. Zasilacz

Zasilacz przekształca napięcie sieciowe (230V) na napięcie robocze drukarki (najczęściej 24V).

Odpowiada za:

  • stabilność pracy,

  • bezpieczeństwo systemu.

10. Czujniki i system poziomowania

Nowoczesne drukarki posiadają:

  • czujniki krańcowe (endstopy),

  • czujniki poziomowania stołu (auto bed leveling),

  • czujniki braku filamentu.

Poziomowanie stołu ma kluczowe znaczenie dla jakości pierwszej warstwy.

11. Obudowa (w niektórych modelach)

Niektóre drukarki mają zamkniętą komorę:

  • stabilizuje temperaturę,

  • poprawia druk z ABS,

  • zwiększa bezpieczeństwo.

12. Jak współpracują wszystkie elementy?

Proces wygląda następująco:

  1. Płyta główna odczytuje G-code.

  2. Silniki przesuwają głowicę w osiach X, Y i Z.

  3. Ekstruder podaje filament.

  4. Hotend topi materiał.

  5. Dysza nakłada cienką warstwę plastiku.

  6. Warstwy łączą się, tworząc model 3D.

Każdy element musi działać precyzyjnie – awaria jednego podzespołu wpływa na cały wydruk.

13. Znaczenie budowy drukarki w edukacji

Zrozumienie budowy drukarki FDM pozwala uczniom:

  • diagnozować problemy z wydrukiem,

  • świadomie dobierać parametry,

  • rozumieć zależności między mechaniką a informatyką,

  • rozwijać kompetencje techniczne.

Drukarka FDM to doskonały przykład urządzenia łączącego:

  • informatykę,

  • automatykę,

  • elektronikę,

  • mechanikę,

  • materiałoznawstwo.

Podsumowanie

Typowa drukarka FDM składa się z części mechanicznych (rama, osie), układu podawania materiału (ekstruder), systemu grzewczego (hotend), stołu roboczego, elektroniki sterującej oraz systemów chłodzenia i zasilania. Współpraca tych elementów umożliwia precyzyjne budowanie trójwymiarowych obiektów warstwa po warstwie.
